產品名稱：VICTOR 79A+過程萬用表
- 概況與特性
- 技術指標

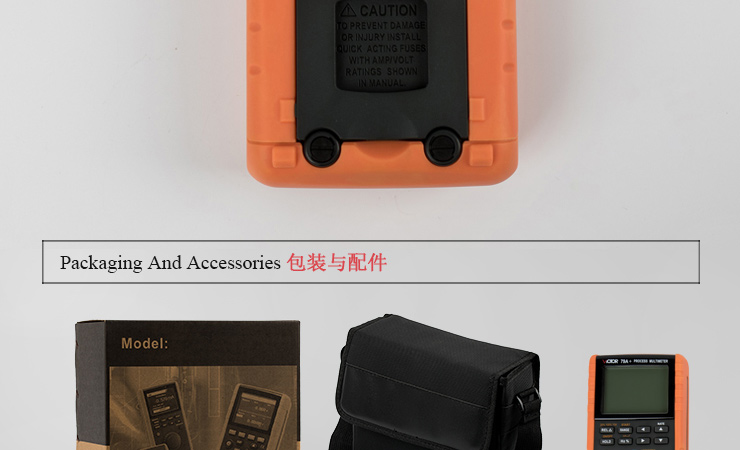

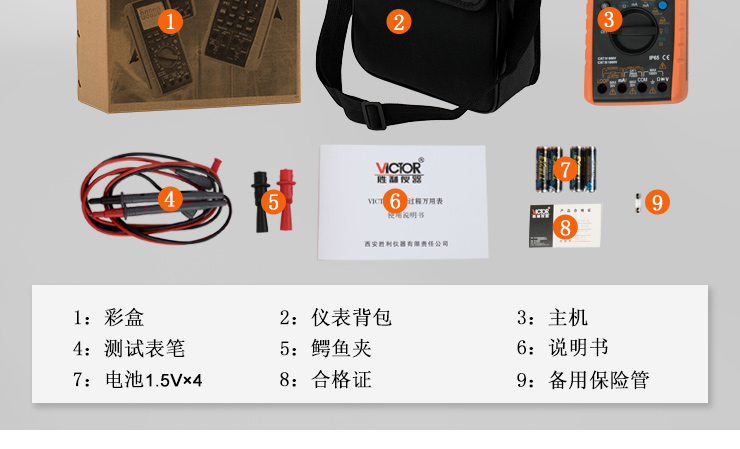

- 附件及選件
- 資料
| VICTOR 79A+過程萬用表 有如下改進 | |||
| 功能 | VICTOR 79A | VICTOR 79A+ | |
| 測量 | 顯示位數 | 4位（5500字） | 5位（55000字） |
| 精度 | 0.1% | 0.05% | |
| 熱電偶/熱電阻分辨率 | 1℃ | 0.1℃ | |
| 熱電阻分度號 | Pt100/Cu50 | Pt100/Cu50/Pt1000 | |
| VFC功能 | 無 | 有 | |
| 輸出 | 電阻量程 | 400Ω | 400Ω/4K |
| 熱電阻分度號 | Pt100/Cu50 | Pt100/Cu50/Pt1000 | |

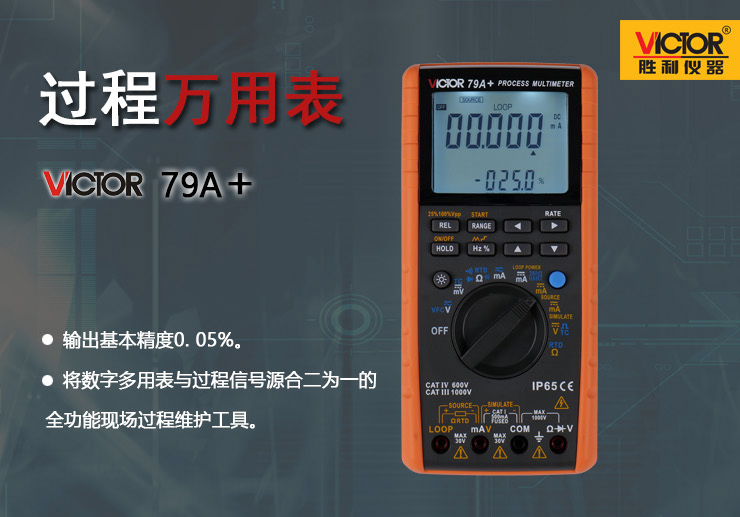

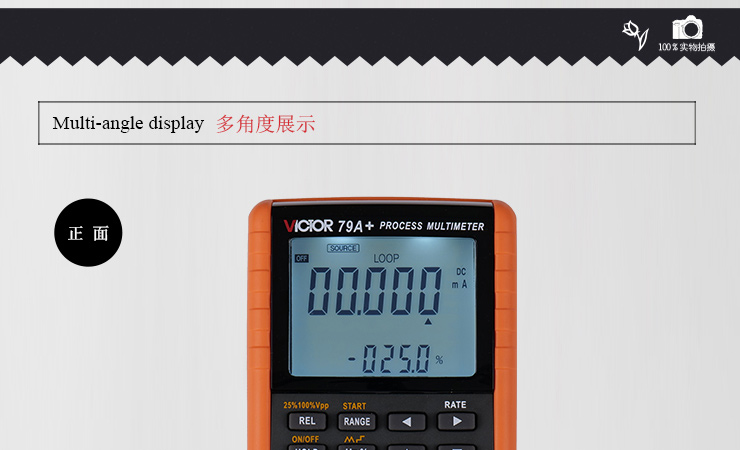

VICTOR 79A+過程萬用表是一款將數字多用表與過程信號源合二為一的現場過程維護工具
一、 產品基本特性

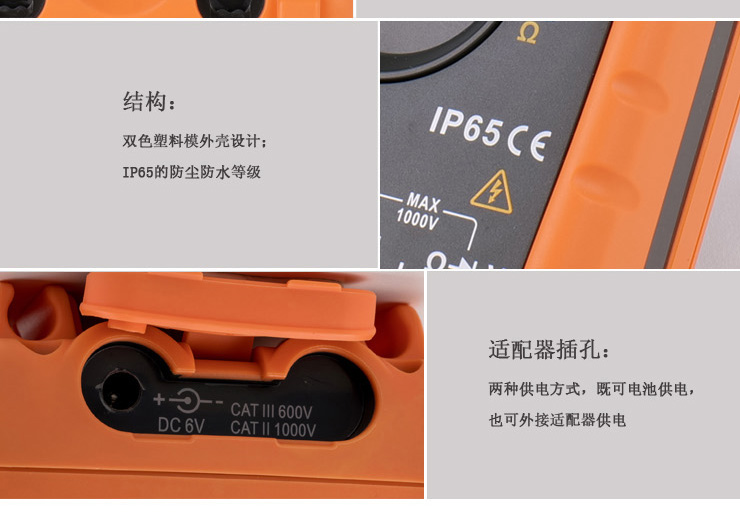

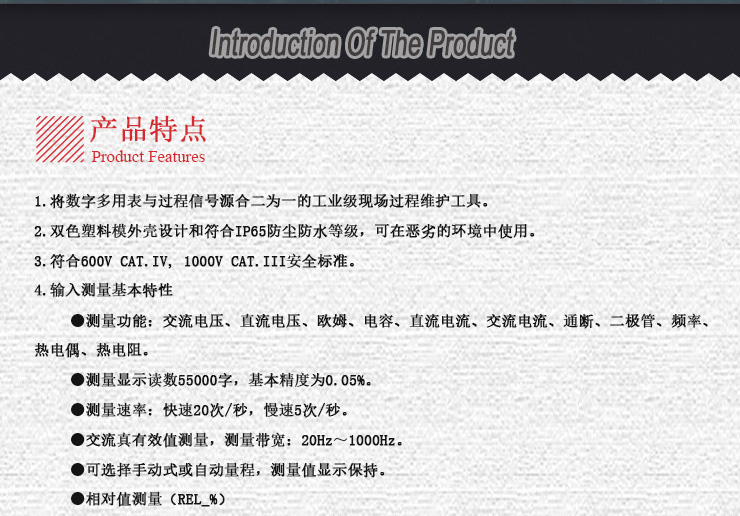

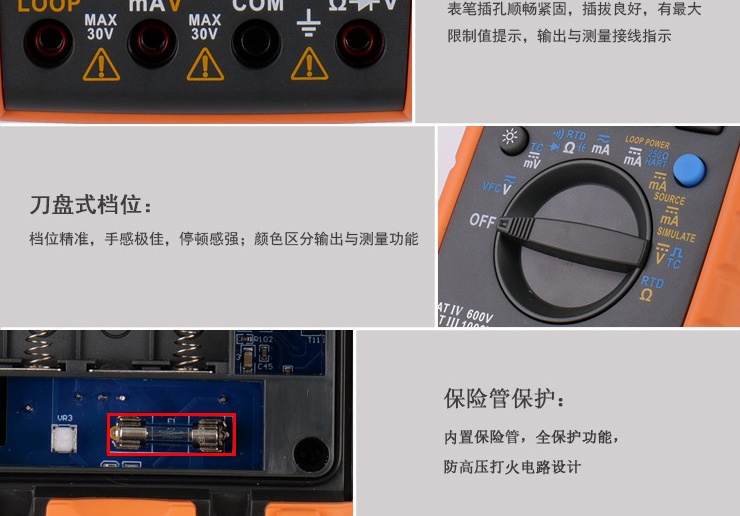

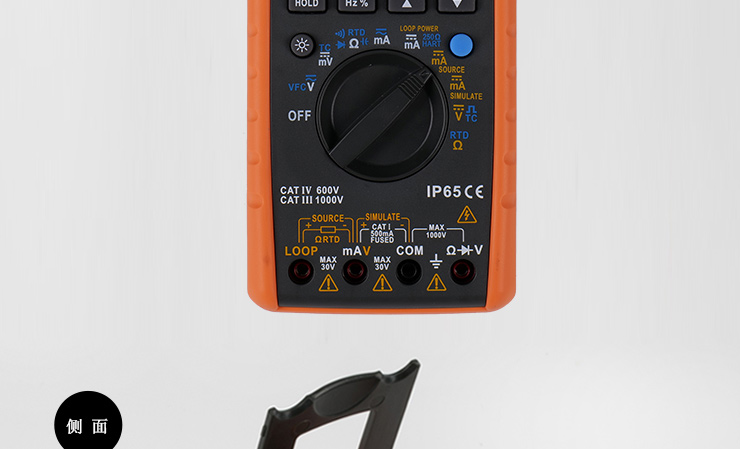

1. 將數字多用表與過程信號源合二為一的工業級現場過程維護工具。
2. 雙色塑料模外殼設計和符合IP65防塵防水等級，可在惡劣的環境中使用。
3. 符合600V CAT.IV, 1000V CAT.III安全標準。
4. 輸入測量基本特性
l 測量功能：交流電壓、直流電壓、歐姆、電容、直流電流、交流電流、通斷、二極管、頻率、熱電偶、熱電阻。
l 測量顯示讀數55000字，基本精度為0.05%。
l 測量速率：快速20次/秒，慢速5次/秒。
l 交流真有效值測量，測量帶寬：20Hz～1000Hz。
l 可選擇手動式或自動量程，測量值顯示保持。
l 相對值測量（REL_%）
l 低通濾波功能(VFC)可精確測量變頻器電壓，或其它噪聲設備的電壓。

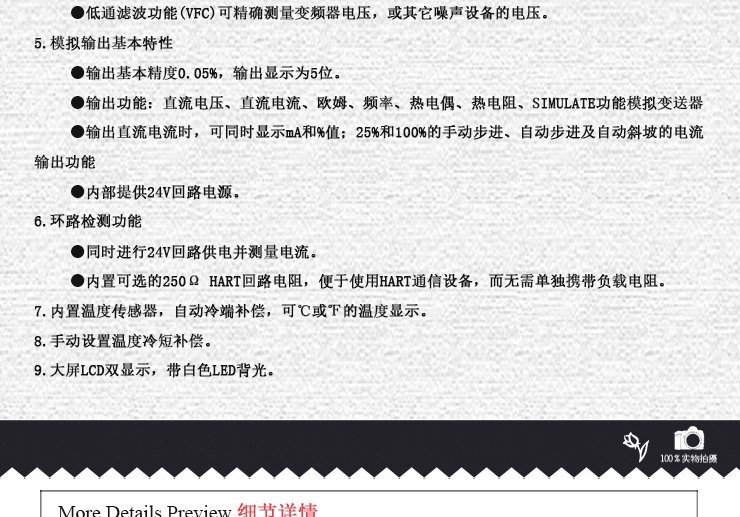

5. 模擬輸出基本特性
l 輸出基本精度0.05%，輸出顯示為5位。
l 輸出功能：直流電壓、直流電流、歐姆、頻率、熱電偶、熱電阻、SIMULATE功能模擬變送器
l 輸出直流電流時，可同時顯示mA和%值；25%和100%的手動步進、自動步進及自動斜坡的電流輸出功能
l 內部提供24V回路電源。
6. 環路檢測功能
l 同時進行24V回路供電并測量電流。
l 內置可選的250Ω HART回路電阻，便于使用HART通信設備，而無需單獨攜帶負載電阻。
7. 內置溫度傳感器，自動冷端補償，可℃或℉的溫度顯示。
8. 手動設置溫度冷短補償。

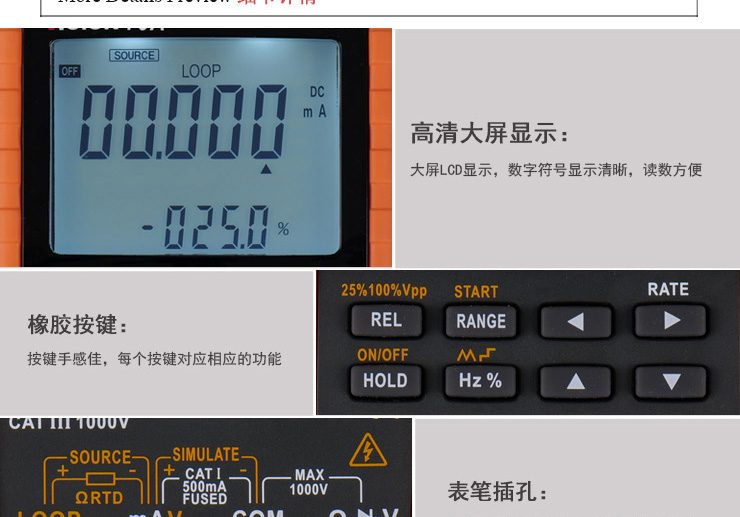

9. 大屏LCD雙顯示，帶白色LED背光。

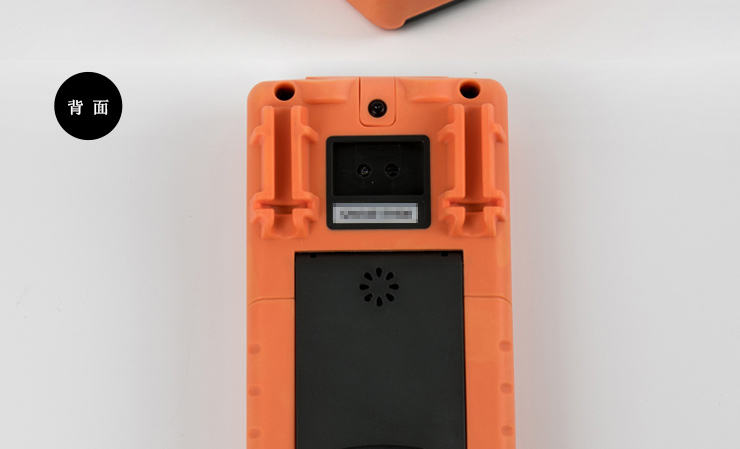

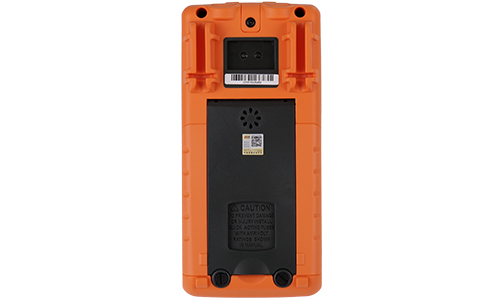

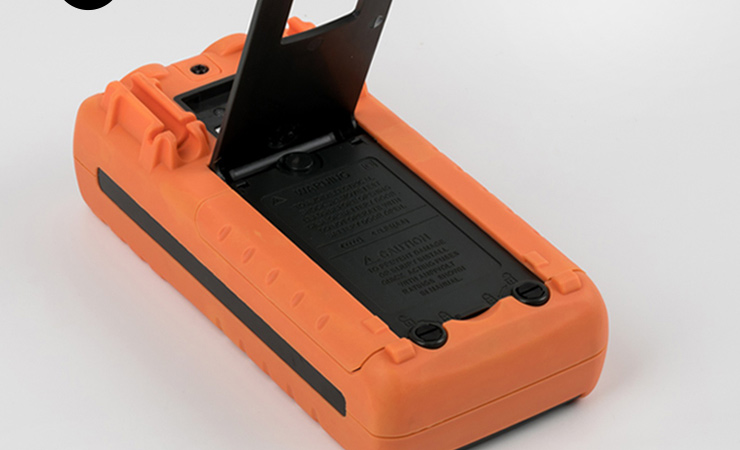

10. 電池倉門可方便更換電池和保險絲。
11. 其它功能：自動電源關閉、自動背光關閉、低電檢測、溫度單位設置等。
二、 產品基本功能及性能（技術指標）
輸入測量功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
測量功能 |
量程 |
測量范圍 |
分辨力 |
精 度 |
說 明 |
|
|
直流電壓
DCV |
50mV |
-55.000mV～55.000mV |
0.001mV |
0.1%+10 |
輸入電阻：100MΩ |
|
|
500mV |
-550.00mV～550.00mV |
0.01mV |
0.05%+5 |
|||
|
5V |
-5.5000V～5.5000V |
0.0001V |
0.05%+5 |
輸入電阻：10MΩ |
||
|
50V |
-55.000V～55.000V |
0.001V |
0.05%+5 |
|||
|
500V |
-550.00V～550.00V |
0.01V |
0.1%+5 |
|||
|
1000V |
-1000.0V～1000.0V |
0.1V |
0.1%+5 |
|||
|
交流電壓
ACV |
5V |
0～5.5000V |
0.0001V |
0.5%+4(<400Hz）
5%+4(>400Hz） |
輸入電阻：
10MΩ <100pF
20Hz～1kHz
10%～110%量程 |
|
|
50V |
0～55.000V |
0.001V |
0.5%+4 |
|||
|
500V |
0～550.00V |
0.01V |
0.5%+4 |
|||
|
1000V |
0～760.0V |
0.1V |
0.5%+4 |
|||
|
交流電壓
VFC |
500V |
0～550.00V |
0.01V |
4%+60 |
20Hz～200Hz
|
|
|
歐姆
OHM |
500Ω |
0～550.00Ω |
0.01Ω |
0.05%+10 |
測試電流：＜0.8mA
開路電壓：＜2.5V |
|
|
5kΩ |
0～5.5000kΩ |
0.0001kΩ |
0.05%+5 |
|||
|
50kΩ |
0～55.000kΩ |
0.001kΩ |
0.05%+5 |
|||
|
500kΩ |
0～550.00kΩ |
0.01kΩ |
0.05%+5 |
|||
|
5MΩ |
0～5.5000MΩ |
0.0001MΩ |
0.2%+5 |
|||
|
50MΩ |
0～55.000MΩ |
0.001MΩ |
1%+10 |
|||
|
直流電流
DCI |
50mA |
-55.000mA～55.000mA |
0.001mA |
0.1%+5 |
Voltage Drop
＜1.8 mV/mA
響應時間：≤1S |
|
|
500mA |
-500.00mA～500.00mA |
0.01mA |
0.1%+5 |
|||
|
交流電流
ACI |
50mA |
0.000mA～55.000mA |
0.001mA |
0.15%+20 |
Voltage Drop
＜1.8 mV/mA
響應時間：≤3S |
|
|
500mA |
0.00mA～500.00mA |
0.01mA |
0.15%+10 |
|||
|
頻率
FREQ |
10Hz |
0～9.9999Hz |
0.0001Hz |
0.02%+4 |
|
|
|
100Hz |
0～99.999Hz |
0.001Hz |
0.02%+4 |
|
||
|
1000Hz |
0～999.99Hz |
0.01Hz |
0.02%+4 |
|
||
|
10kHz |
0～5.0000kHz |
0.0001kHz |
0.02%+4 |
|
||
|
占空比
DUTY |
|
1%～99% |
0.1% |
1% |
|
|
|
二極管
DIODE |
2V |
|
0.0001V |
0.5%+10 |
|
|
|
通斷測試
COUNT |
500Ω |
0～550.0Ω |
0.1Ω |
≤100ΩBB |
|
|
|
熱電偶
TC |
R |
0°C～1760°C |
1°C |
0～500℃
500～1760℃ |
2.5℃
2℃ |
采用ITS-90溫標
精度中不包含冷端補償?shù)恼`差
精度中不包括熱電勢的影響 |
|
S |
0°C～1760°C |
|||||
|
B |
600°C～1800°C |
600～800℃
800～1000℃
1000～1820℃ |
2.2℃
1.8℃
1.4℃ |
|||
|
K |
-200°C～1350°C |
0.1°C |
-200.0～0.0℃
0.0～1350.0℃ |
1.2℃
0.8℃ |
||
|
E |
-200°C～700°C |
-200.0℃～0.0℃
0.0～1000.0℃ |
1.5℃
0.9℃ |
|||
|
J |
-200°C～950°C |
-200.0～0.0℃
0.0～950.0℃ |
1.0℃
0.7℃ |
|||
|
T |
-200°C～400°C |
-200.0～0.0℃
0.0～400.0℃ |
1.0℃
0.7℃ |
|||
|
N |
-200°C～1300°C |
-200.0～0.0℃
0.0～1300.0℃ |
1.5℃
0.9℃ |
|||
|
熱電阻
RTD |
Cu50 |
-50°C～150°C |
0.1°C |
0.7℃ |
采用Pt-385溫標
測量電流：約0.8mA/0.08mA
開路電壓；約2 V
精度中不包括引線電阻 |
|
|
Pt100 |
-200°C～850°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.5℃
0.7℃
0.8℃ |
|||
|
Pt1000 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.3℃
0.5℃
0.7℃ |
|||
|
CAP
電容 |
10nF |
0～11.00nF |
0.01nF |
5%+50 |
|
|
|
100nF |
0～110.0nF |
0.1nF |
5%+5 |
|||
|
1000nF |
0～1100nF |
1nF |
5%+5 |
|||
|
10µF |
0～11.00µF |
0.01uF |
5%+5 |
|||
|
100µF |
0～110.0µF |
0.1uF |
5%+5 |
|||
|
1000µF |
0～1100µF |
1uF |
5%+50 |
|||
其它特性
l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
l 輸入端最大施加電壓：1000V AC。
電流輸入保護：500mA保險絲/250V Fast FUSE。
l 輸入共模抑制：50Hz /60 Hz > 80分貝。
輸入串模抑制：50Hz /60 Hz > 40分貝。
l OHM測量
相對濕度≥70% 電阻的測量精度：1%（1MΩ）、3%（10MΩ）
l FREQ測量
≤3Hz的輸入讀數為0
FREQ靈敏度：電壓信號、電流信號
l 內部溫度補償傳感器，測溫范圍：-10～50°C，補償誤差£±2℃，補償時間為每10秒1次。
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
功能 |
量程 |
輸出設定范圍 |
分辨力 |
準確度 |
備 注 |
|
|
直流電壓
DCV |
100mV |
-10.00～110.00mV |
10μV |
0.05%+3 |
最大輸出電流0.5mA |
|
|
1V |
-0.1000～1.1000V |
100μV |
0.05%+3 |
最大輸出電流2mA |
||
|
10V |
-1.000～11.000V |
1mV |
0.05%+2 |
最大輸出電流5mA |
||
|
直流電流
DCI |
30mA |
0.000～33.000mA |
1uA |
0.05%+4 |
20mA最大負載1kΩ
30mA最大負載600Ω |
|
|
模擬變送器
SIMULATE |
-30mA |
0.000～-33.000mA |
1uA |
|||
|
回路電源
LOOP |
24V |
|
|
±10% |
最大輸出電流35mA |
|
|
歐姆
OHM |
400Ω |
0~400.0Ω |
0.1Ω |
0.05%+2 |
激勵電流為±0.1～5mA
激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差
精度中不包含引線電阻 |
|
|
4kΩ |
0~4.000kΩ |
1Ω |
0.05%+2 |
|||
|
熱電偶
TC |
R |
0°C～1767°C |
1°C |
0～100℃
100～1767℃ |
1.5℃
1.2℃ |
采用ITS-90溫標
精度中不包含冷端補償?shù)恼`差 |
|
S |
0°C～1767°C |
|||||
|
B |
600°C～1820°C |
600～800℃
800～1820℃ |
1.5℃
1.1℃ |
|||
|
K |
-200.0°C～1372.0°C |
0.1°C |
-200.0～-100.0℃
-100.0～400.0℃
400.0～1200.0℃
1200.0～1372.0℃ |
0.6℃
0.5℃
0.7℃
0.9℃ |
||
|
E |
-200.0°C～1000.0°C |
-200.0～-100.0℃
-100.0～600.0℃
600.0～1000.0℃ |
0.6℃
0.5℃
0.4℃ |
|||
|
J |
-200.0°C～1200.0°C |
-200.0～-100.0℃
-100.0～800.0℃
800.0～1200.0℃ |
0.6℃
0.5℃
0.7℃ |
|||
|
T |
-250.0°C～400.0°C |
-250.0～400.0℃ |
0.6℃ |
|||
|
N |
-200.0°C～1300.0°C |
-200.0～-100.0℃
-100.0～900.0℃
900.0～1300.0℃ |
1.0℃
0.7℃
0.8℃ |
|||
|
熱電阻
RTD |
PT100 |
-0200.0～0850.0 |
0.1°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.3℃
0.5℃
0.8℃ |
采用Pt（385）溫標
激勵電流為±0.1～±5mA
最大輸出電壓 2V
激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差
精度不包含引線電阻
精度中不包括熱電勢的影響
支持脈沖變送器和脈沖時間短至 10ms 的 PLC |
|
Pt1000 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.2℃
0.5℃
0.7℃ |
|||
|
Cu50 |
-050.0～150.0 |
0.6℃ |
||||
|
頻率
FREQ |
100Hz |
1.0Hz～110.0Hz |
0.1Hz |
0.05%+2 |
矩形波50%占空比
1～11Vp-p |
|
|
1kHz |
0.100kHz～1.100kHz |
1Hz |
||||
|
5kHz |
1.00kHz～6.00kHz |
10Hz |
||||
|
10kHz |
6.0kHz～11.0kHz |
100Hz |
||||
其它特性
l 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
l 輸出端最大施加電壓：約32Vpk；輸出端最大施加電流：約25mA
l 輸出端保護：500mA/250V Fast FUSE。
l 負載特性：容性負載≥0.01uF 。
l 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃ 或 >28℃）
